REFLEKSI GELOMBANG BUNYI

Deskripsi :

Pada dasarnya, percobaan ini adalah memantulkan gelombang bunyi yang dibangkitkan Loudspeaker dan diarahkan ke reflection plate dengan sudut datang dan pantul tertentu. Gelombang hasil pemantulan dideteksi besar intensitasnya dengan menggunakan Universal Microphone, dan ditunjukkan oleh besar tegangan yang terbaca pada layar Osciloscope. Dengan mengetahui besar sudut datang, sudut pantul dan besar intensitas pemantulan, maka data-data tersebut akan dapat digunakan untuk membuktikan hukum pemantulan gelombang, yang dalam kasus ini berupa gelombang bunyi.

Tujuan :

1. Membuktikan adanya sifat pemantulan gelombang pada gelombang longitudinal.
2. Membuktikan hukum pemantulan gelombang.

Tinjauan Pustaka :

Seperti gelombang pada umumnya, bunyi juga dapat memantul apabila mengenai suatu penghalang. Penghalang ini dapat berupa layar atau batas antara dua medium yang berbeda kerapatannya. Gambar 6.2 mengilustrasikan contoh pemantulan gelombang, yang mana besar sudut pantul nilainya akan sama dengan sudut datang terhadap garis normal. Keadaan ini sesuai dengan hukum Snellius yang menyatakan bahwa arah sudut datang sama dengan sudut pantul pada optik.

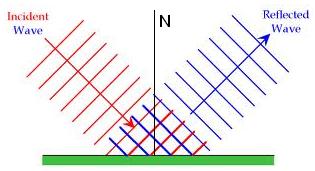

Gambar 6.2 Gelombang datang dan pantul
(Sumber : http://www.oocities.org/wave032002/reflection.htm)

Setting Up Rangkaian :

1. Klik tombol Run yang berada di tengah bawah aplikasi.
2. Sambungkan Loudspeaker ke Signal Generator.
3. Sambungkan Signal Generator ke Osciloscope sebagai input tegangan Channel 1.
4. Set frekuensi output Signal Generator pada frekuensi ≥2.000 Hz dan ≤ 20.000 Hz, dengan tombol putar AC dan DC pada Value ≥ 0.
5. Sambungkan Universal Microphone ke Osciloscope sebagai input tegangan Channel 2.
6. Nyalakan Osciloscope, set mode ke dual Channel. Sesuaikan Time/div dan Volt/div masing-masing Channel Osciloscope, sehingga sinyal input dapat ditampilkan dan tidak berhimpit.
7. Geser posisi Microphone, Loudspeaker atau putar Layar ke kiri atau ke kanan untuk mendapatkan variasi perbandingan sinyal output.
8. Double klik Layar, untuk menampilkan/menyembunyikan proyeksi atas busur penunjuk sudut pergeseran.
9. Tekan tombol Reset, yang berada disamping tombol Run jika setiap kali terjadi crash pada aplikasi.

Video Tutorial:

Pengambilan Data :

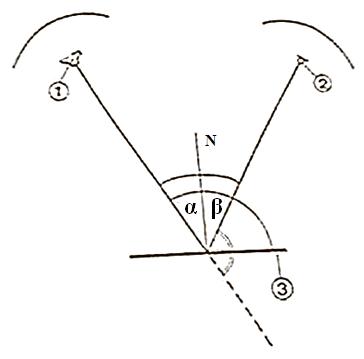

Gambar 6.3 Gelombang datang dan pantul
dalam percobaan

Gambar 6.3 adalah gambar proses pembentukan sudut datang α dan sudut pantul β terhadap garis Normal, yang menjadi acuan pengambilan data dalam praktikum ini. Dalam gambar tersebut Loudspeaker yang berfungsi sebagai sumber bunyi ditandai dengan angka 1, Layar sebagai pemantul gelombang ditandai dengan angka 3, dan Microphone sebagai detektor intensitas gelombang pantul ditunjukkan dengan angka 2. Dengan menggeser-geser posisi Microphone, Loudspeaker atau memutar Layar ke kiri atau ke kanan, maka akan didapatkan variasi nilai intensitas bunyi yang ditampilkan sebagai nilai tegangan oleh Osciloscope. Tabel 6.1 adalah contoh tabel pengambilan data.

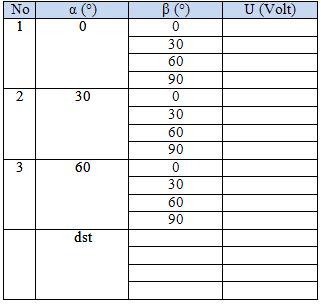

Tabel 6.1. Contoh tabel pengambilan data.

Catatan:
Tabel pengambilan data di atas dapat dimodifikasi/ditambah/diganti sesuai kebutuhan.

Analisa Data :

Dari percobaan yang dilakukan, hal-hal yang perlu dijelaskan antara lain:

1. Prinsip dasar pemantulan gelombang bunyi.
2. Hubungan α dan β terhadap besar intensitas gelombang bunyi.

Referensi :

Anonymous. 2010. Petunjuk Praktikum Fisika Eksperimen II. Laboratorium Fisika Lanjutan Jurusan Fisika FMIPA Universitas Brawijaya. Malang

Anonymous. 2012. Reflection of Waves. http://images.yourdictionary.com/doppler-effect (diakses tanggal : 07 Oktober 2012)
